在2019世界交通運輸大會上，由交通運輸部公路科學研究院組織的一場科技成果發布會在北京國家會議中心召開，中交國通公司發布了ETC門架系統一體化智能機柜產品。ETC門架系統一體化智能機柜的研發需求來源于李克強總理在2019年兩會政府工作報告中提出的要深化收費公路制度改革，兩年內基本取消全國高速公路省界收費站，實現不停車快捷收費，減少擁堵，便利群眾。目前交通運輸行業正在全力推進此項重大任務。同時政府部門依托現代化的科技手段緩解交通壓力，在各城區路口布設了不同廠商、不同功能的控制機柜，如信號燈機柜、電子警察機柜、配電柜、室外通信柜、網絡柜等。但如此眾多的機柜，卻沒有統一的尺寸、規格和建設標準。隨著路口設備柜的數量不斷增多，很多問題就逐漸暴露出來：標準不統一影響美觀、運維單位多管理混亂、防盜功能弱風險極大、權限未統一責任難落實、設備運行環境不可控、缺少遠程智能集中管理等等。上海至贏電子科技有限公司基于一體化設計理念，結合互聯網技術，完后了機柜的設計。該一體化機柜有效地整合了其他機柜的功能需求和空間需求，且具有外形美觀、功能強大、擴展靈活、安裝方便等特點，滿足需求的同時大大提升了城市的市容。

應用范圍：高速公路，通信運營商的移動通信站點、戶外小型方艙、鐵路電氣控制柜、電子警察、通訊基站、室外空氣檢測站、高速取卡機控制柜等。

ETC門架一體化智能機柜功能介紹

ETC門架一體化智能機柜是一款安全、可靠、防盜性能較強、噪音低、散熱效果好、占用空間小的好產品。此產品還有一特點就是可以滿足快速建站，把產品輸送到站點，把三個艙體安裝完成后，把電源線與預留好端子對接，電源，熱交換器，空調，等設備就可以使用，無需現場安裝布線。一體化機柜適合在室外境，如告訴公路，馬路邊、公園、樓頂、山區、平地安裝的機柜，機柜內可安裝基站設備、電源設備、蓄電池、溫控設備、傳輸設備及其他配套設備或為以上設備預留安裝空間及換熱容量，能為內部設備正常運行提供可靠的機械和環境保護的機柜。一體化機柜由蓄電池柜、電源柜、設備柜組成，充分利用每個機柜內部可用空間。戶外機柜選址時選擇通風較好的區域，安裝于空曠地帶或樓面上，盡量不要安裝于居民樓道內或居民房間內，以免影響通風散熱效果，以及設備運行行噪音擾民;安裝時必須有可靠的槽鋼底座或水泥墩座，遠離低洼地帶及高粉塵區域，有合格的接地排。

智能室外一體化機柜的組件、部件、零件、附屬設備及其安裝接口，都是標準的、通用的。主要由金屬材料制成，采用落地式安裝方式的柜體，其內部可安裝主設備( BBU)和交、直防雷、傳輸設備、電源、溫控設備及其他配套設備，方便維護，并能為內部設備正常工作提供可靠的機械和環境保護的柜體。機柜內部設置4根安裝立柱，用于安裝設備和固定層板。安裝立柱能夠前后移動調節。機柜的外部無裸露螺絲，避免通過外部拆卸而形成偷盜;機柜采用同底座結構，并配有同-遮陽罩，以避免柜間漏雨而引起的腐蝕現象，設備、電源機柜柜門采用對開門方式，可以通過無線物聯網與有線網絡進行集中遠程云平臺管理。

四、室外一體化機柜的特點

1、智能機柜可以遠程授權開鎖權限、遠程監控和記錄門鎖狀態，開關門鎖時間以及開鎖人信息；

2、智能機柜內部有備用電池，斷電情況下智能鎖可待機一個月，期間可正常開鎖 ；

3、智能機柜為大容量、多開門結構，方便內部設備的安裝及維護 ；

4、預留外部緊急供電接口，斷電時可以通過外部供電系統給內部設備進行供電。

5、箱體具有防塵、防曬、防雨等特點，全方位適應戶外環境;

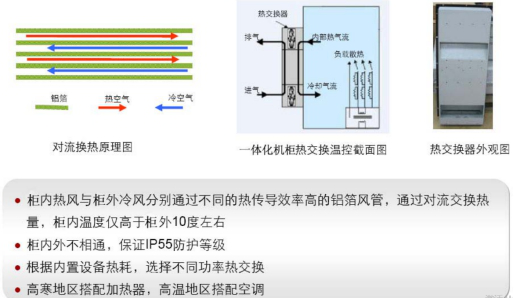

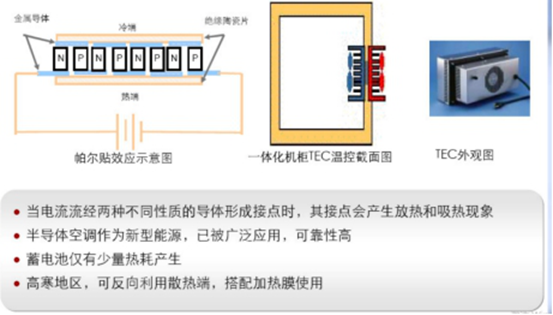

6、機柜采用交流空調或熱交換或半導體空調和直通風混合散熱，以達到機柜恒溫的效果;

7、標配交流配電或直流配電單元(可選);

8、每個機柜都裝有直流-48V的照明燈具;

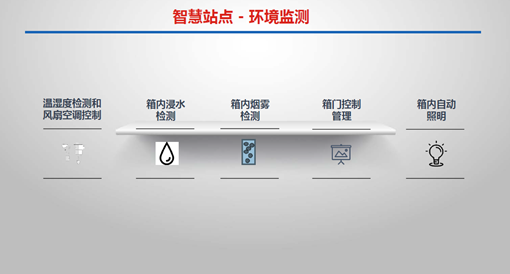

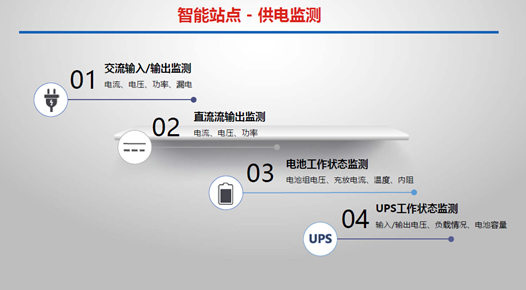

9、機柜具有動力與環境監控功能，能實現電源掉電、電源故障、門禁、溫濕度、煙霧、水浸、蓄電池電壓等告警并上傳;(可選)

10、機柜布局合理，線纜引入、固定和接地等操作便利，維護方便;機柜進線方式采用下進線，電源線、信號線和光纜都有獨立的進線孔，不會相互干擾;

11、機柜內所使用的線纜、膠條、保溫棉都采用阻燃性材料;

12、機柜可采用焊接方式、拼裝方式;(可選)

13、基站一體化戶外機柜采用標準19’’或21’’機架。(可選)

14、更簡單、更高效室外供電方案

15、簡單建站，系統結構緊湊，柜體支持快速拼裝，支持多路能源輸入輸出，選址建設更簡單。

16、智能運維，支持全面的智能網絡能源監控，支持移動APP，運維支撐系統更智能。

17、簡單升級，配電、功率、制冷全模塊化設計，未來升級更簡單。

18、高效運轉，配備開拓者(KITOZER)業界優秀的高效整流模塊，溫控設計及站點級能效分析管理，運轉更高效。

五、室外一體化機柜的組成

1、設備倉：設備倉分布在機柜的右側，和蓄電池倉用隔板分開，便于設備空間的隔熱。

2、蓄電池倉：用于安裝蓄電池，機柜的外部的板材上貼有保溫棉，以達到保溫效果。蓄電池機柜也配有遮陽罩，以達到防曬防水的效果。柜體設有排氣裝置，可釋放蓄電池產生的危害氣體。

四、室外一體化機柜的特點

1、智能機柜可以遠程授權開鎖權限、遠程監控和記錄門鎖狀態，開關門鎖時間以及開鎖人信息；

2、智能機柜內部有備用電池，斷電情況下智能鎖可待機一個月，期間可正常開鎖 ；

3、智能機柜為大容量、多開門結構，方便內部設備的安裝及維護 ；

4、預留外部緊急供電接口，斷電時可以通過外部供電系統給內部設備進行供電。

5、箱體具有防塵、防曬、防雨等特點，全方位適應戶外環境;

6、機柜采用交流空調或熱交換或半導體空調和直通風混合散熱，以達到機柜恒溫的效果;

7、標配交流配電或直流配電單元(可選);

8、每個機柜都裝有直流-48V的照明燈具;

9、機柜具有動力與環境監控功能，能實現電源掉電、電源故障、門禁、溫濕度、煙霧、水浸、蓄電池電壓等告警并上傳;(可選)

10、機柜布局合理，線纜引入、固定和接地等操作便利，維護方便;機柜進線方式采用下進線，電源線、信號線和光纜都有獨立的進線孔，不會相互干擾;

11、機柜內所使用的線纜、膠條、保溫棉都采用阻燃性材料;

12、機柜可采用焊接方式、拼裝方式;(可選)

13、基站一體化戶外機柜采用標準19’’或21’’機架。(可選)

14、更簡單、更高效室外供電方案

15、簡單建站，系統結構緊湊，柜體支持快速拼裝，支持多路能源輸入輸出，選址建設更簡單。

16、智能運維，支持全面的智能網絡能源監控，支持移動APP，運維支撐系統更智能。

17、簡單升級，配電、功率、制冷全模塊化設計，未來升級更簡單。

18、高效運轉，配備開拓者(KITOZER)業界優秀的高效整流模塊，溫控設計及站點級能效分析管理，運轉更高效。

五、室外一體化機柜的組成

1、設備倉：設備倉分布在機柜的右側，和蓄電池倉用隔板分開，便于設備空間的隔熱。

2、蓄電池倉：用于安裝蓄電池，機柜的外部的板材上貼有保溫棉，以達到保溫效果。蓄電池機柜也配有遮陽罩，以達到防曬防水的效果。柜體設有排氣裝置，可釋放蓄電池產生的危害氣體。

3、門與門鎖：機柜門采用內嵌式結構，門縫間隙緊湊。門開角度>110°，柜門含有限位結構，門限位裝置在門處于“打開”狀態時具有限位作用。門鎖采用拉桿加鎖片三點結構，可另加掛鎖。結構牢固，防盜性強。每個機柜門都安裝有門開告警傳感器，以配合環境監控。

進風設備尺寸：基站用一體化戶外機柜采用標準尺寸機柜。

系統其它設備介紹

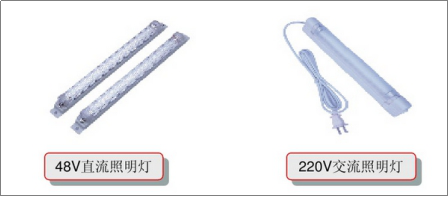

（三）、照明單元

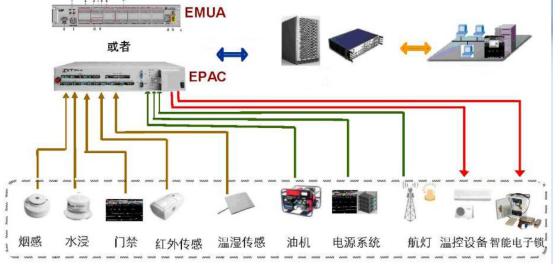

（四）、監控系統

1、機柜空調具有RS232或RS485通信接口，通過該接口可對溫控單元的溫度設定值進行調整以及對溫度告警設定值進行調整，并能送出柜內外的溫度參數和各種故障告警信息。

2、遙測:柜內溫度、柜外溫度。

3、遙信:電源故障告警，溫度探頭狀態(故障/正常),溫控單元狀態(故障/正常)，柜門狀態(開門/關門)、高壓告警、低壓告警、高壓持續告警、低壓持續告警、柜內高溫告警、柜內低溫告警、柜外高溫告警、柜外低溫告警、電源頻偏告警、自定義告警(煙霧告警)。

4、遙控:能對空調參數進行遠程設置或開關機。

監控報警上傳接線說明OUT1:高溫+水浸告警OUT2:整流模塊告警OUT3:電池低壓告警OUT4:門禁告警OUT5:煙感告警OUT6:市電掉電告警，干接點正常情況了閉合，開路時報警。

（五）、防雷系統

室外一體化機柜的交流側提供B +C級防雷裝置。機柜設置接地排，機柜的金屬部分互連并接至接地排，防雷器的接地線必 須有良好的導通能力。具有雙路電源 (市電/油機)手動轉換裝置，轉換方式為采用2個開關機械互鎖手動操作。機柜配置油機專用M6接線端子，安裝接線較為方便。

（六）、配線系統

一體化機柜過線區預留足夠的空間以滿足機柜滿配要求，柜與柜之間的配線由廠家配置，包括電源線、信號線等的連接線，線纜必須綁扎好。

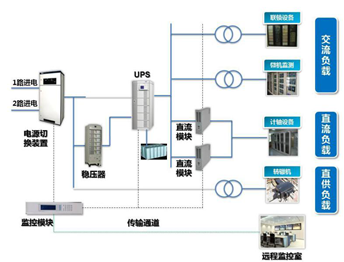

（七）、電源系統

1、蓄電池艙

（1）.蓄電池艙宜有換氣裝置，以便釋放蓄電池產生的危害氣體。

（2）.蓄電池艙結構應方便蓄電池的安裝、察看和更換電池，應便于蓄電池的連線操作。

（3）.蓄電池艙內部不允許出現積水。

（4）.蓄電池艙禁止使用可能引起火花的機電設備或控制部件。

（5）.電池艙應有防蟲、鼠等齟齒類動物侵入的裝置。

（6）.蓄電池艙應滿足蓄電池組的安裝空間和承重，并不應妨礙纜線的布放路由。蓄電池艙在室外一-體化機柜柜體內的設置位置應合理，并與柜體的安裝方式、柜體尺寸、內部結構相適應。

（7）.艙內裝置宜具備溫度感應的溫度調節器,確保蓄電池艙工作環境溫度為0'C~40C.8.滿足本規范書電源部分的相關要求。

2、戶外電池柜，用于為戶外設備提供直流電源。機柜采用雙層結構，主體材料采用鎂鋁合金(或不銹鋼、鍍鋅鋼板)，使用專業的戶外粉涂，內部集成了溫度控制系統、交流和直流配電系統、環境和電源監控系統、配線系統等等。

（1）主要特征:

1）、根據實際要求可以定制機柜。

2）、機柜內可以安裝后備電池的容量。與直流整流模塊組成不間斷電源系統。

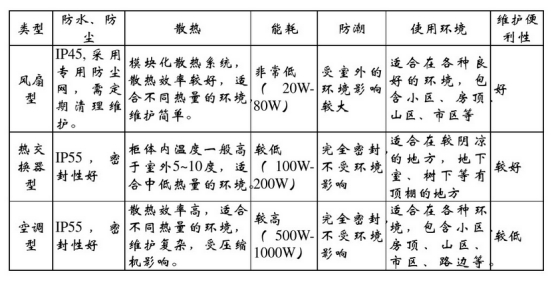

3）、三種溫控方式:空調、熱交換器和風扇。可根據實際安裝環境合理選擇。

4）、冷卻系統能夠消除設備所產生的800w熱量并使電子設各箱的內部溫度保持在55'C以下。

5）、合理的風道設計，使得柜內各處的溫度達到使用要求。

6）、每個艙都有其獨立的保險門， 使用戶外專用鎖(三點式鎖)，防護等級高，防盜性能好。

7）、電氣布線和交流/直流配電系統。

8）、一體化環境電源集中監控系統。 全雙工遙信、遙測。
